필터

Pleated Filter

Pleated Filter는 연속적으로 이어져 있는 Pleated(주름)구조로 최대 여과면적을 유지하며 점차적으로 줄어드는 기공을 갖는 구조(Multi-layer)에 의해 포집공간을 극대화한 고효율, 긴수명을 제공하는 제품으로 접착제, 유기바인더 및 기타 다른 첨가물을 사용하지 않으므로 수처리, 생수분야, 전기.전자분야, 제약분야, 과당 및 발효, Chemical 분야 등 광범위한 분야에 적용 가능합니다.

Standard Type

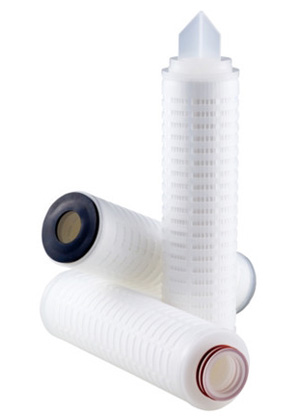

Absolute Pleated Filter

시노펙스 Absolute PP Pleated Cartridge Filter는 연속적인 Pleated(주름) 구조로 최대 여과면적을 유지하여 낮은 차압과 정밀여과 성능(99.98%)으로 수명이 길 뿐 아니라 열접착을 통한 구조적 안정성으로 용액의 누수를 방지할 수 있는 구조입니다. PP pleated 여재는 대부분의 산, 알칼리 용매와 화학용제에 적합하고 여재를 구성하는 섬유상의 이탈 및 용출물이 없습니다.

주요특징
  • 절대여과등급(Absolute Grade)
  • 99.98% 입자 제거 효율(정밀여과용)
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과 면적으로 인한 경제성
  • 광범위한 적용분야
  • Autoclavable 가능 : 121℃에서 30cycle(30분/cycle)
  • 오염입자 및 섬유의 이탈 없음
적용분야
  • 화학공정 - RG(시약순수99.9%)급 화학약품 정제,
    - 산성 및 알칼리 용액여과, 정밀화학 분야 등
  • 전자산업 - D.I Water RO 및 Membrane 전처리
  • 식음료 - 우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제
  • 화장품 - 구강세정제, 화장수, 로션 등의 화장용품 청정수 생산
  • 약품 - 화학중간재, 용매, 시약의 정재, RO전처리
제품사양
치수 내경(mm) : ø30, 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및
여과면적 		SPA™ : 0.45㎛(0.5m²(5.4ft²)/10”), 0.6㎛(0.5m²(5.4ft²)/10”),
1.2㎛(0.5m²(5.4ft²)/10”), 2.5㎛(0.5m²(5.4ft²)/10”),
4.5㎛(0.6m²(6.4ft²)/10”), 10㎛(0.7m²(7.5ft²)/10”)
소재 필터 여재 : Polypropylene
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 80°C
온도에 따른 최대 차압
25°C에서 5.0kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(50 psid)
121°C에서 1.5kgf/cm²(21 psid)
Ordering Information
SPA - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0045 0.45㎛
0060 0.6㎛
0120 1.2㎛
0250 2.5㎛
0450 4.5㎛
1000 10㎛
2: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
3: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
4: Media Material
P Polypropylene
5: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

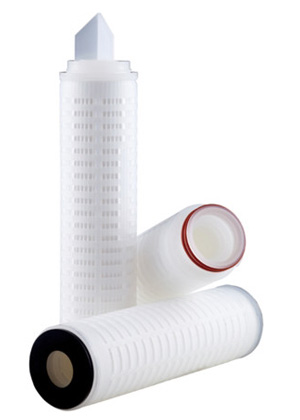

Nominal Pleated Filter

시노펙스 PP Pleated Cartridge Filter는 연속적인 Pleated(주름) 구조로 최대 여과면적을 가지면서 정밀 여과 성능(90%이상) 및 낮은 차압으로 수명이 길 뿐만 아니라 열접착을 통한 구조적 안정성으로 용액의 누수를 방지할 수 있는 구조로 구성 여재의 섬유상 이탈 및 용출물이 없습니다.

주요특징
  • Nominal 등급 여재
  • 90% 이상의 입자 제거 효율(고용량용)
  • 점차적으로 줄어드는 기공을 갖는 여재
  • 접착제 또는 유기 바인더가 없는 순수한 Polypropylene 소재
  • 일정하면서 신뢰할 수 있는 여과능력
  • 넓은 여과면적으로 인한 경제성
  • 광범위한 적용분야
  • 오염입자 및 섬유의 이탈 없음
적용분야
  • 화학공정 - 화학약품 정제
    - 산성 및 알칼리 용액여과, 정밀화학 분야 등
  • 오일 및 가스 - 석유 시추 지역의 정제, 유정의 폐수 정화
  • 금속 가공공정 - 기계 냉각수, 도금액, 녹물여과
  • 전자산업 - 마이크로 칩, 회로판 제조 등의 RO 전처리
    - 화학약품 전처리, 하이테크 코팅 전처리
  • 식음료 - 우유, 맥주, 와인, 청량음료, 생수, 시럽, 식용유 등 정제
  • 화장품 - 구강세정제, 화장수, 로션 등의 화장용품 청정수 생산
  • 약품 - 화학중간재, 용매, 시약의 정재, RO전처리
제품사양
치수 내경(mm) : ø30, 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및
여과면적 		SPN™ : 0.2㎛(0.5m²(5.4ft²)/10”), 0.45㎛(0.5m²(5.4ft²)/10”),
1㎛(0.55m²(5.9ft²)/10”), 3㎛(0.55m²(5.9ft²)/10”),
5㎛(0.57m²(6.1ft²)/10”), 10㎛(0.57m²(6.1ft²)/10”),
30㎛(0.6m²(6.5ft²)/10”)
소재 SPN™ : 0.2㎛(0.5m²(5.4ft²)/10”), 0.45㎛(0.5m²(5.4ft²)/10”),
1㎛(0.55m²(5.9ft²)/10”), 3㎛(0.55m²(5.9ft²)/10”),
5㎛(0.57m²(6.1ft²)/10”), 10㎛(0.57m²(6.1ft²)/10”),
30㎛(0.6m²(6.5ft²)/10”)
운전조건 적정 교환 차압 : 2.0kgf/cm²
최대 운전 온도 : 80°C
온도에 따른 최대 차압
25°C에서 5.0kgf/cm²(70 psid)
80°C에서 3.5kgf/cm²(50 psid)
Ordering Information
SPN - □□□□ - □□ - □□□□
1 2 3 4 5 6
1: Micro Rating
Code Micron
0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
0500 5㎛
1000 10㎛
2000 20㎛
3000 30㎛
6000 60㎛
2: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
3: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
4: Media Material
P Polypropylene
5: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

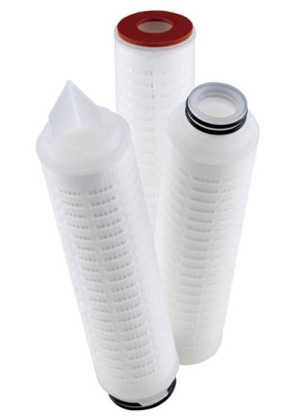

Hydrophobic PTFE Membrane Filter

시노펙스 PTFE Membrane Cartridge Filter는 정교한 기술과 엄격한 공정을 거쳐 제조된 제품으로 반도체, LCD 등의 하이테크 산업의 Gas 및 Air, Chemical solution 등에 적용할 수 있습니다. 또한 PTFE와 Polypropylene, Polyethylene으로 구성되어 있어 내화학성, 내열성이 우수하여 취약한 환경에도 적용이 가능합니다.

주요특징
  • 소수성(Hydrophobic)
  • 박테리아 100%제거(ASTM F 838)
  • 100% Integrity Test(Diffusion Test)
  • 생물호환성(Biocompatibility) 및 물리·화학적 평가에서 USP기준 만족
  • Autoclave, In-line steam sterilization 가능
  • 폭 넓은 내화학성
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용
  • 품질인증서/Validation Guide 제공
적용분야
  • Compressed Gas
  • Electronic-Grade Solvent Filtration
  • Sterile Vent
  • Hot Deionized Water System
  • Photoresists
  • Chemical Filtration
  • Food & Beverage
  • Pharmaceutical Intermediate
제품사양
치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및
여과면적 		SPPT™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛
    General Grade : 0.84m²(9.0ft²)/10”
SPPTB™ : 0.05, 0.1, 0.2, 0.45, 1, 3, 10㎛
    Biological Grade: 0.84m²(9.0ft²)/10”
소재 필터 여재 : PTFE Membrane
Support & Drain layer : Polypropylene, Polyethylene
Core, Cage, End Cap : Polypropylene, Polyethylene
AB Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 온도에 따른 최대 차압
25°C에서 80 psid(5.5 bar)
80°C에서 50 psid(3.5 bar)
140°C에서 5 psid(0.35 bar)
Autoclave/In-line steaming 가능 : 140°C에서 200cycles (30min/cycle)
Rinse-up : 18MΩ-cm 초순수로 Rinse-up (Biological Grade)
Ordering Information
SP □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
PT : 소수 General PTB : 소수 Biological
2: Micro Rating
Code Micron
0005 0.05㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0100 1㎛
0300 3㎛
1000 10㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
T PTFE
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
6 PP(SUS Core)
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

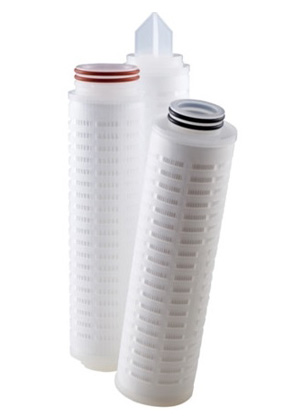

Hydrophilic PTFE Membrane Filter

시노펙스 친수성 PTFE Membrane Cartridge Filter는 친수화된 PTFE Membrane를 사용함으로써 PTFE의 우수한 내화학성 및 내열성을 가지면서 수용성 화합물에 Pre-wetting 없이 적용이 가능하여 운전비용 절감 효과를 가지고 있습니다.

주요특징
  • 친수성(Hydrophilic)
  • 여과효율 99.99%이상(ASTM F 795)
  • 100% Integrity Test(Diffusion Test)
  • 폭 넒은 내화학성
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용
적용분야
  • Solvent Filtration
  • Recirculating Fluids
  • General - Use Water System
  • Photoresists
  • Chemical Filtration
  • Food & Beverage
제품사양
치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및
여과면적 		SPPTH™ : 0.1, 0.2, 0.45, 1, 3, 10㎛
     General Grade : 0.7m²(7.5ft²)/10”
소재 필터 여재 : 친수성 PTFE Membrane
Support & Drain layer : Polypropylene, Polyethylene
Core, Cage, End Cap : Polypropylene, Polyethylene
Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 Forward Pressure
25°C에서 80 psid(5.5 bar) / 80°C에서 50 psid(3.5 bar)
Backward Pressure
25°C에서 60 psid(4.5 bar) / 80°C에서 35 psid(2.5 bar)
Ordering Information
SP □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
PTH : 친수 General
2: Micro Rating
Code Micron
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0065 0.65㎛
0100 1㎛
0300 3㎛
1000 10㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
H PTFE
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV

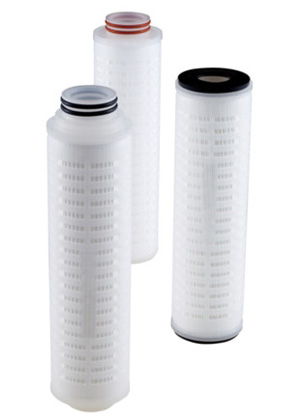

Hydrophilic PES Membrane Filter

시노펙스 PES Membrane Cartridge Filter는 Liquid 여과에 적합하며 수명이 길고 여과효율과 포집 능력이 우수합니다. 특히 Biosafety 시험을 거쳐 음료, 식품, D.I Water 전처리 및 후처리 여과에도 안전하며 넓은 여과면적으로 많은 유량 및 낮은 차압을 유지하면서 우수한 제거능력을 가지고 있습니다.

주요특징
  • 친수성(Hydrophilic)
  • 여과효율 99.99%이상(ASTM F 795)
  • 100% Integrity Test(Diffusion Test)
  • 생물호환성(Biocompatibility) 및 물리·화학적 평가에서 USP 기준 만족
  • Autoclave, Inline- steam sterilization 가능
  • 높은 통수량
  • 열 접착(Thermal Bonding)
  • Clean Room(Class 1,000)에서 제조
  • 낮은 추출물
  • ISO 9001, ISO 14001 품질·환경경영관리시스템 적용
  • 품질인증서/Validation Guide 제공
적용분야
  • Biological Liquid Clarification
  • Recirculating Fluid
  • General-Use Water Filtration
  • Deionized Water System
  • Chemical Filtration
  • Food&Beverage
  • Pharmaceutical Intermediate
제품사양
치수 외경(mm) : ø69.5
길이 : 250mm, 500mm, 750mm, 1000mm,
10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm)
입자제거등급
및
여과면적 		SPES™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
    General Grade : 0.55m²(5.9ft²)/10”
SPESH™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
    General Grade : 0.7m²(7.5ft²)/10”
SPESHB™ : 0.04, 0.1, 0.2, 0.45, 0.6, 1.2㎛
    General Grade : 0.7m²(7.5ft²)/10”
소재 필터 여재 : Polyethersulfone Membrane
Support & Drain layer : Polypropylene
Core, Cage, End Cap : Polypropylene
Adapter: PP with encapsulated polysulfone ring
O-Ring/Gasket : Silicone, EPDM, BUNA-N, Viton, TEV
운전조건 온도에 따른 최대 차압
25°C에서 70 psid(5 bar)
80°C에서 45 psid(3 bar)
Autoclave/In-line steaming 가능 : 135°C에서 30cycles (30min/cycle)
Rinse-up : 18MΩ-cm 초순수로 Rinse-up (Biological Grade)
Ordering Information
SP □□□ - □□□□ - □□ - □□□□
1 2 3 4 5 6 7
1: Division
ES : General ESH : General ESHB : Biological
2: Micro Rating
Code Micron
0004 0.04㎛
0010 0.1㎛
0020 0.2㎛
0045 0.45㎛
0060 0.6㎛
0120 1.2㎛
3: Length
01 250mm
02 500mm
03 750mm
04 1000mm
07 10”
08 20”
09 30”
10 40”
11 272mm
4: End Style
1 DOE
2 226/Cap(lock)
3 222/Cap
5 222/Flat
7 226/Bomb-fin
(lock)
8 222/Bomb-fin
5: Media Material
S Polyethersulfone
6: Protector Material
1 PP
2 복합PP
3 고밀도 PE
4 AB Adapter: PP
with encapsulated Polysulfone ring
7: Seal(O-ring)
S Silicone
E EPDM
N Buna-N
V Viton
F TEV
