Pleated Filter는 연속적으로 이어져 있는 Pleated(주름)구조로 최대 여과면적을 유지하며 점차적으로 줄어드는 기공을 갖는 구조(Multi-layer)에 의해 포집공간을 극대화한 고효율, 긴수명을 제공하는 제품으로 접착제, 유기바인더 및 기타 다른 첨가물을 사용하지 않으므로 수처리, 생수분야, 전기.전자분야, 제약분야, 과당 및 발효, Chemical 분야 등 광범위한 분야에 적용 가능합니다.

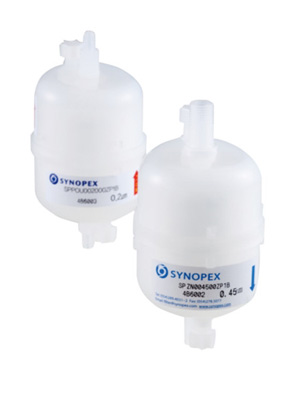

시노펙스 Capsule Filter는 하우징이 필요없이 사용할 수 있도록 설계된 제품으로 연속적인 Pleated(주름) 구조의 여재와 구성품 모두가 열접착으로 구성되어 있어 용액의 누수를 방지할 수 있는 완벽한 구조를 갖추고 있습니다. 밀도 구배가 주어진 여재의 구성으로 정밀여과 성능(99.98% 이상)을 가지며 주로 저유량이나 저용량의 공정에 적합합니다.
| 치수 | 외경(mm) : ø72, 길이 : 139mm, 연결부 : PT 1/4inch |
|---|---|
| 입자제거등급 |
SPZN™ (Nominal Grade) : 0.2, 0.45, 1, 3, 5, 10㎛ SPZA™ (Absolute Grade) : 0.6, 1.2, 2.5, 4.5, 10㎛ SPZES™ : 0.1, 0.2, 0.45, 1.2㎛ SPZPTH™ : 0.1, 0.2, 0.45, 1, 3, 10㎛ SPZPT™ : 0.1, 0.2, 0.45, 1, 3, 10㎛ SPZNY™ : 0.1, 0.2, 0.45㎛ |
| 소재 |
필터 여재 SPZN™, SPZA™ (Polypropylene) SPZES™ (PES Membrane), SPZPTH™ (친수성 PTFE Membrane), SPZPT™ (소수성 PTFE Membrane), SPZNY™ (Nylon 66) Support & Drain Layer : Polypropylene Core, Cage, End Cap, Shell : Polypropylene |
| 운전조건 |
최대 운전 온도 : 80°C(176°F) 온도에 따른 최대 차압 : 40°C에서 4.0kgf/cm² (60 psid) |
| SP | □□□□ | - | □□□□ | - | 00 | - | Z□1□ |
| 1 | 2 | 3 4 |
| 1: Division | |
|---|---|
| ZN: | PP Pleated Nominal Grade |
| ZA: | PP Pleated Absolute Grade |
| ZES: | PES Membrane |
| ZPTH: | 친수성 PTFE |
| ZPT: | 소수성 PTFE |
| ZNY | Nylon |
| 2: Micro Rating | |
|---|---|
| Code | Micron |
| 0010 | 0.1㎛ |
| 0020 | 0.2㎛ |
| 0045 | 0.45㎛ |
| 0060 | 0.6㎛ |
| 0100 | 1㎛ |
| 0120 | 1.2㎛ |
| 0250 | 2.5㎛ |
| 0300 | 3㎛ |
| 0450 | 4.5㎛ |
| 1000 | 10㎛ |
| 3: Media Material | |
|---|---|
| P: | Polypropylene |
| S: | Polythersulfone |
| T: | PTFE(소수성) |
| N: | Nylon 66 |
| H: | PTFE(친수성) |
| 4: Type | |
|---|---|
| A | B |
