Depth Filter는 다층밀도(gradient structure) 구조로 포집공간 극대화에 따른 긴 여과수명 및 다중 섬유층에 의한 오염입자 제거에 탁월하며 접착제, 계면활성제, 유기바인더 및 기타 다른 첨가물 사용하지 않으므로 제약분야, 생물학, 화장품, 식음료, 전기.전자분야, 화학공정 등 광 범위한 분야에 적용 가능합니다.

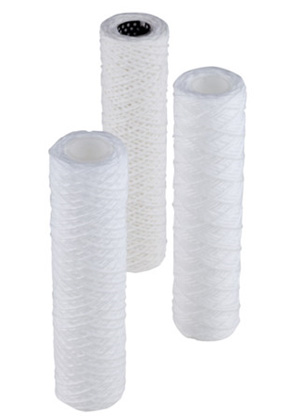

탑필터테크 Wound Cartridge Filter는 여재의 체적을 100% 활용할 수 있는 전통적인 심층여과 방식의 Wound Filter 입니다.
| 치수 |
내경(mm) : ø28.3, 외경(mm) : ø62 ~ ø110 길이: 250mm, 500mm, 750mm, 1000mm, 10”(254mm), 20”(508mm), 30”(762mm), 40”(1016mm) |
|---|---|
|
입자제거등급 (Nominal Grade) |
0.5㎛, 1㎛, 3㎛, 5㎛, 10㎛, 25㎛, 50㎛, 75㎛, 100㎛, 150㎛, 200㎛ |
| 소재 |
필터 메디아(Yarn) : PP, Non-forming PP, PE, Natural Cotton, Blenched Cotton, Acryl, Fiber Glass Core : PP, Reinforced PP, 304 SS, 316SS |
| 운전조건 |
적정 교환 차압 : 2.0kg/cm² 최대 운전 속도 : PP Core 80°C(176°F), 304 SS/316 SS Core 147°C(300°F) 온도에 대한 최대 차압 30°C (4.2 bar, 60 psid), 60°C (2.1 bar, 30 psid) |
| WOUND | □□ | - | □□ | - | □□ | - | (□□) |
| 1 | 2 | 3 4 | 5 6 |
| 1: Micro Rating | |
|---|---|
| A5 | 0.5㎛ |
| 01 | 1㎛ |
| 03 | 3㎛ |
| 05 | 5㎛ |
| 10 | 10㎛ |
| 25 | 25㎛ |
| 50 | 50㎛ |
| 75 | 75㎛ |
| 100 | 100㎛ |
| 150 | 150㎛ |
| 200 | 200㎛ |
| 2: Length | |
|---|---|
| 25 | 250mm |
| 50 | 500mm |
| 75 | 750mm |
| 100 | 1000mm |
| 3: Media | |
|---|---|
| 1: | Polypropylene |
| 2: | Cotton |
| 3: | Glassfiber |
| 4: | Polyester |
| 5: | Acryl |
| 6: | Rayon |
| 4: Materials of Core | |
|---|---|
| 1: | Polypropylene |
| 2: | Reinforced PP |
| 3: | SUS 304 |
| 4: | SUS 316 |
| 5: End Style | |
|---|---|
| 3 | 222/Cap |
| 7 | 226/Bomb-fin (lock) |
| 8 | 222/Bomb-fin |
| 6: Seal(O-ring) | |
|---|---|
| S | Silicone |
| E | EPDM |
